双模式一体操作

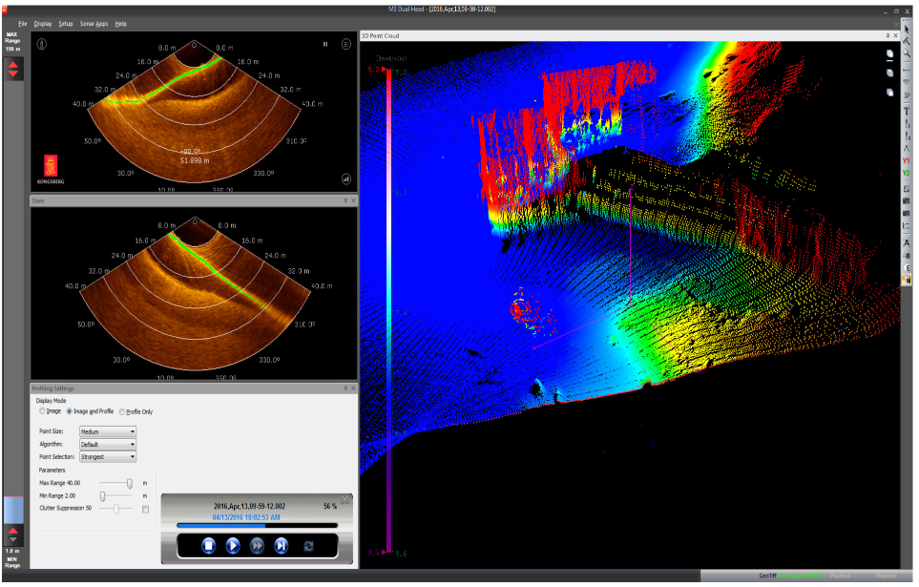

可在高分辨率成像模式（Imaging） 与精细剖面测绘模式（Profiling） 间灵活切换，一机多用。

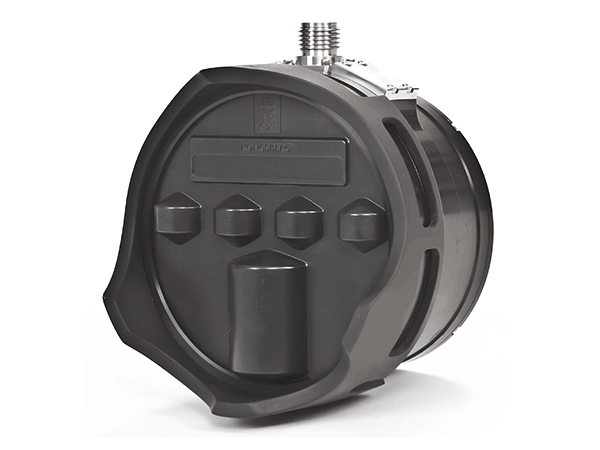

M3 SONAR系列是Kongsberg公司推出的高性能、多功能多波束声纳系统，革命性地将高分辨率声学成像与高精度剖面测绘两种工作模式集成于一体。该系列采用先进的波束成形技术与增强成像质量（eIQ）等信号处理算法，能在高达140°的宽覆盖范围内，提供实时、清晰、细节丰富的水下声学图像与厘米级精度的地形数据。其设计兼顾坚固耐用与高性价比，提供全钛合金深海型（4000米） 与轻量化通用型（500米） 两种配置，可完美适配从近岸浅水工程到超深海勘探的各类复杂应用场景，是实现水下精细探测与检查的综合利器。
可在高分辨率成像模式（Imaging） 与精细剖面测绘模式（Profiling） 间灵活切换，一机多用。
专有技术显著提升声学图像质量，使目标轮廓更清晰，细节更易于判读。
支持CW（连续波） 与CHIRP（线性调频） 脉冲，结合宽频率范围（500 - 1400 kHz），有效提升分辨率与信噪比。
成像视场角最高达140°，数据更新率高达40 Hz，确保高效作业无遗漏。
深海型号采用全钛合金结构，通用型号为硬质阳极化铝外壳，确保设备在恶劣水下环境中的长期可靠性。
标准以太网接口实现高速数据传输与远程控制，集成简便。
执行路由调查、悬跨检测、掩埋状态及结构完整性检查。
对桥墩、码头、水下基础、沉船等结构进行高精度成像与测量。
精准识别并监测从管道或海底渗漏出的气泡羽流。
用于航道、港池、湖泊及近海区域的高分辨率水深测量。
实时监测疏浚区域地形变化与土方量，保障工程精度。
支持鱼类行为研究、栖息地测绘、水下考古及环境评估。
|
技术指标 |
M3 Sonar HF (高频深海型) |
M3 Sonar -500M (通用型) |
|
通用性能 |
||
|
工作频率 |
700 kHz - 1400 kHz |
500 kHz |
|
最大量程 |
100 米 |
150 米 |
|
距离分辨率 |
1 厘米 |
1 厘米 |
|
脉冲类型 |
CW, CHIRP |
CW, CHIRP |
|
最大更新率 |
高达 40 Hz |
高达 40 Hz |
|
覆盖与波束 |
||
|
成像模式视场角 |
140° |
120° (成像) / 140° (eIQ) |
|
剖面波束数 |
最大512波束 |
256 波束 |
|
垂直波束宽度 |
- |
可变 (3°, 7°, 15°, 30°) |
|
eIQ模式角分辨率 |
- |
0.95° |
|
物理特性 |
||
|
耐压深度 |
4000米 |
500米 |
|
外壳材料 |
全钛合金 |
硬质阳极化铝 |
|
水中重量 |
- |
1.7 公斤 |
|
接口与供电 |
||
|
通信接口 |
以太网 (10/100 Mbps) |
以太网 (10/100/1000 Mbps) |
|
同步功能 |
PRI Sync, 1PPS |
集成俯仰/云台控制 |
|
连接器 |
SEA CON® MTNK-10-FCRL |
SEA CON® MINK-10-FCRL |
|
供电 |
- |
12 至 36 VDC (平均22W) |
