专利声学透镜技术
有效校正油浸透声罩引起的声波折射，确保图像锐利清晰；

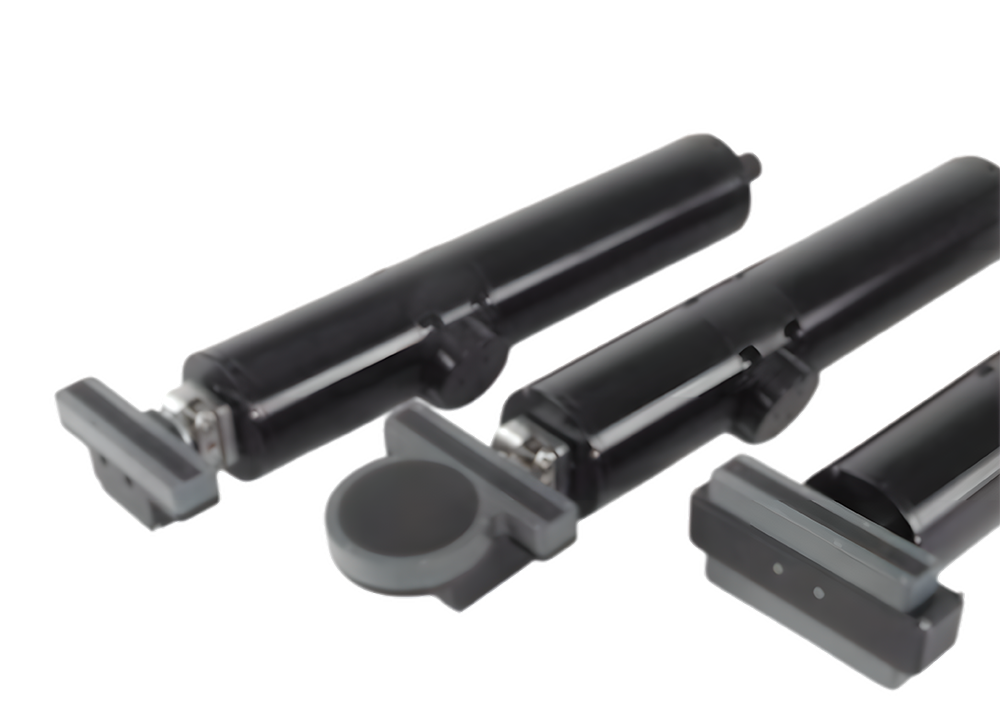

Kongsberg 1171系列 Clariscan 声纳（型号 P/N 975-21190000）是一款专为深海应用设计的4000米级多频率成像声纳。它集成了宽带宽复合换能器与获专利的声学透镜技术，有效解决了传统充油透声罩在温度与深度变化下导致的波束散焦问题，从而在各种严苛环境下保持波束聚焦，提供前所未有的高清成像质量。
该声纳支持RS485与RS232通信接口，可在启动时自动检测与配置。用户可通过MS1000软件对声纳进行灵活控制与数据可视化，是深海探测、高精度水下扫描与科学研究的理想工具。
有效校正油浸透声罩引起的声波折射，确保图像锐利清晰；
支持300-600 kHz与605-1200 kHz频段，以5 kHz步进连续可调，适应多种探测场景；
内置8个常用频率预设，涵盖330 kHz至1100 kHz，满足不同分辨率和量程需求；
支持360°连续扫描，也可自定义扇形区域，灵活应对不同任务；
通信速率可在9600 bps至921 kbps间自动或手动优化，保障数据传输稳定；
耐压深度达4000米，关键部件采用铝青铜、钛合金等耐腐蚀材料，适应极端深海环境。

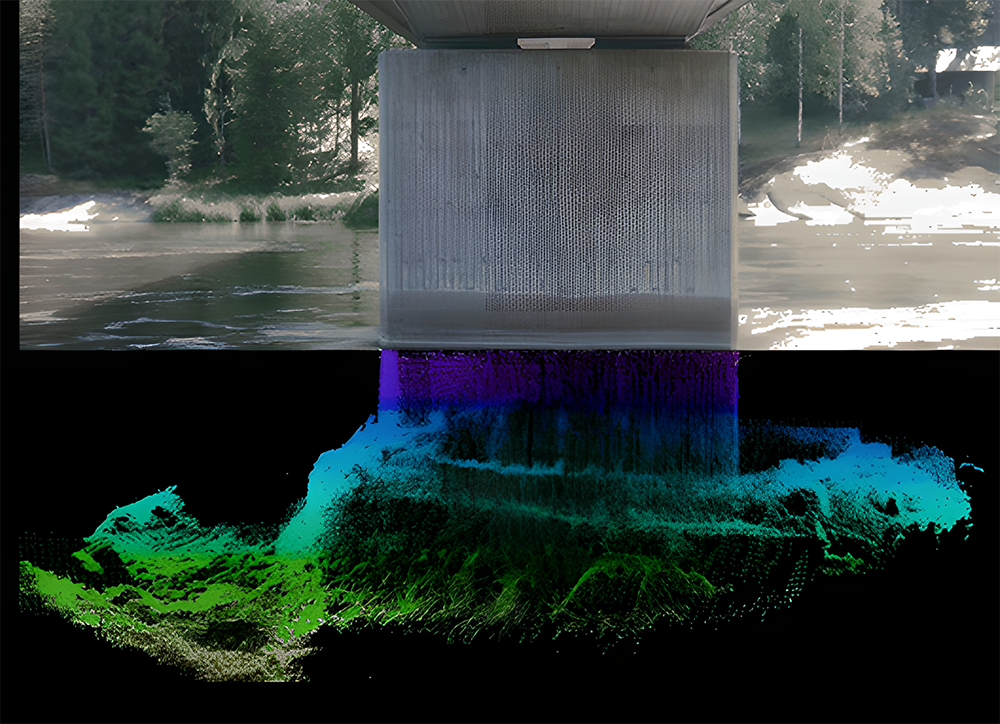

在4000米深度范围内提供高清声学图像，支持目标搜索与识别；
用于深海管道巡检、水下设施状态评估与工程支持；
为水下平台提供高质量声学视觉，保障航行与作业安全；
为海洋地质、环境与生物研究提供可靠的高清声学数据。
|
类别 |
参数 |
|
| 性能参数 | ||
|
频率范围 |
低频款：300–600 kHz* ；高频款 605–1200 kHz，5 kHz步进可调（支持CW与LFM模式） |
|
|
预设频率 |
330, 450, 600, 675, 800, 900, 1000, 1100 kHz |
|
|
波束宽度 |
2.7°×26° (@330kHz), 2.2°×19° (@450kHz), 1.6°×16° (@600kHz), 1.4°×36° (@675kHz), |
|
|
最大量程 |
300米 (@330 kHz)，100米 (@675 kHz)，50米 (@1000 kHz) |
|
|
最小量程 |
0.5 米 |
|
|
距离分辨率 |
≥ 3.75 mm（可变，取决于发射脉冲宽度） |
|
|
采样选项 |
238, 476, 952, 1904（低分辨率、高分辨率、缩放×2、缩放×4） |
|
|
扫描速度（典型） |
3.7 秒/360° (@5米量程, 1.8°步进)；34 秒/360° (@100米量程, 1.8°步进) |
|
|
扫描角度 |
360° 连续（可用户设定为扇形扫描） |
|
|
步进角度 |
0.45° – 7.2°（用户可选） |
|
| 接口与电气 | ||
|
通信接口 |
RS485 或 RS232（自动检测与配置） |
|
|
数据链路 |
下行/上行：9600 bps 至 921 kbps（用户可选或自动优化） |
|
|
电源要求 |
22–26 VDC @ ≤ 0.8 A |
|
| 结构与环境 | ||
|
工作深度 |
4000 米 |
|
|
工作温度 |
-10°C 至 +40°C |
|
|
存储温度 |
-30°C 至 +40°C |
|
|
连接器 |
Seacon RNG-4-BCL（可根据客户要求选配） |
|
|
材料 |
铝 6061-T6, 300系列不锈钢, 聚氨酯 |
|
|
表面处理 |
阳极氧化（黑色/蓝色），符合 MIL-A-8625 type II 标准 |
|
|
尺寸（不含连接器） |
直径 130 mm × 长度 292 mm |
|
|
重量 |
4.1 千克（空气中）；1.8 千克（海水中） |
|
