全频段可编程
支持多种预设频率，并可在 280 kHz–1.1 MHz 间以 5 kHz 步进自定义调谐，成像模式随需而变；

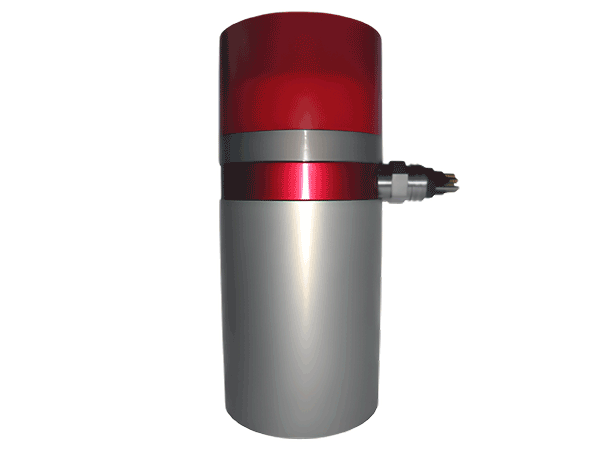

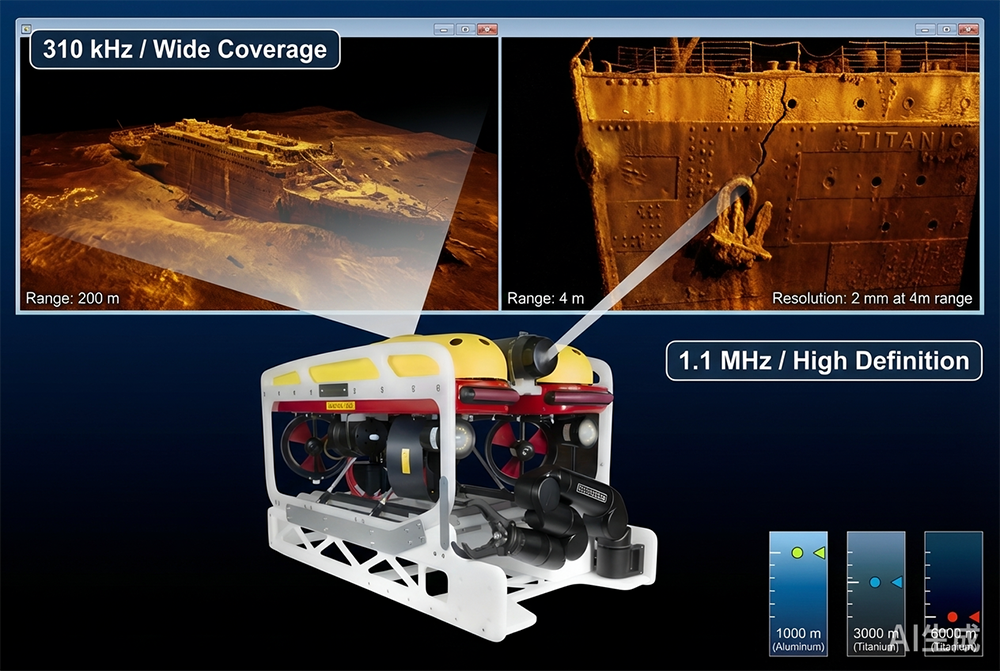

Imagenex 881A 系列是一款先进的数字多频成像声纳，核心优势在于其宽频带可编程能力。用户既可使用 310 kHz、675 kHz 或 1 MHz 等默认频率，也可在 280 kHz 至 1.1 MHz 范围内以 5 kHz 步进精细调谐，从而实现从大范围侦察到高分辨率精细成像的无缝切换。
该系列声纳集高性能、低功耗、小体积与高性价比于一身，支持数字遥测，成像量程覆盖 1 米至 200 米。提供1000米、3000米及6000米三种耐压等级，可全面适配从大型作业ROV到小型观测ROV、以及AUV/UUV等各类水下平台，以灵活的配置与出众的性价比满足多元化水下探测需求。
支持多种预设频率，并可在 280 kHz–1.1 MHz 间以 5 kHz 步进自定义调谐，成像模式随需而变；
提供1000米（铝壳）、3000米与6000米（钛壳）三种耐压型号，适应从大陆架至超深渊的各类作业环境；
具备优异的距离分辨率，在 1–4 米量程下达 2 毫米；
量程1-200米，15档可调；软件支持扇形、极坐标、侧扫等多种显示模式；
功耗低于 5 瓦，结构小巧，易于集成与安装；
标准 RS-485 接口（可选 RS-232），电缆最长支持 1000 米；
为 ROV、AUV、UUV 提供实时声学视觉，用于导航、观测与操作支持；
用于水下管道、电缆、桩基等结构的状态检测与勘察；
高效定位沉船、集装箱、黑匣子等水下失落物体；
用于海底地形测绘、沉船考古及海洋生态环境研究；
辅助定位沉没木材或其他有价值目标；
在低能见度环境下为潜水员提供水下态势感知。
|
指标参数 |
881A (1000米型) |
881A (3000米型) |
881A (6000米型) |
|
最大工作深度 |
1000 米 |
3000 米 |
6000 米 |
|
外壳材质 |
6061-T6 铝 & 聚氨酯 |
钛合金、聚氨酯 & 300系列不锈钢 |
钛合金 & 聚氨酯 |
|
尺寸（直径×长度） |
79.4 mm × 182 mm |
79.4 mm × 182 mm |
88.9 mm × 225 mm |
|
重量（空气中） |
1.5 kg |
2.0 kg |
~3.1 kg |
|
重量（水中） |
0.6 kg |
1.1 kg |
~1.8 kg |
|
连接器 |
Subconn MCBH4M-AS |
Subconn MCBH4M-AS |
Subconn MCBH4M-Ti |
|
表面处理 |
硬质阳极氧化 |
硬质阳极氧化 |
无 |
|
工作频率 |
310/675/1000 kHz (默认) ，280-1100 kHz (5 kHz步进可调) |
||
|
波束宽度 |
310 kHz: 4° x 40°；675 kHz: 1.8° x 20°；1 MHz: 0.9° x 10° |
||
|
量程范围 |
1 米 至 200 米 (多档可调) |
||
|
距离分辨率 |
1-4米: 2 mm；5米及以上: 10 mm |
||
|
最小探测距离 |
150 mm |
||
|
通信接口 |
RS-485 @ 115.2 kbps (标准)，可选 RS-232 |
||
| 电源要求 | 20-60VDC, 功耗＜5瓦 | ||
